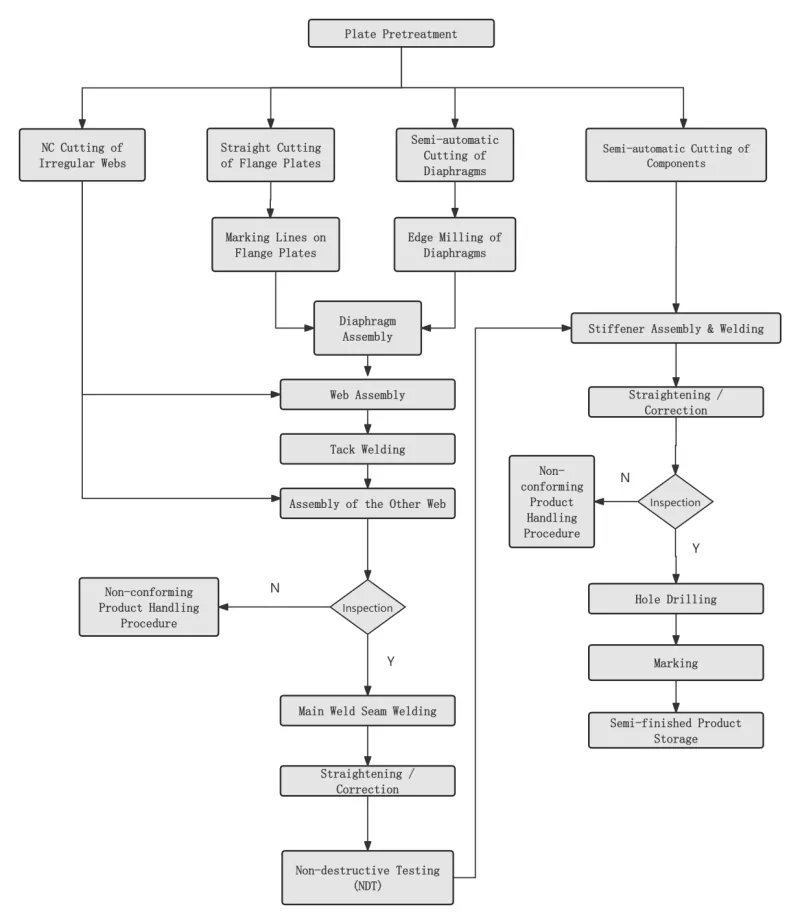

EIHE Steel Structure's Box Column Processing Flow & Engineering Application Achievements

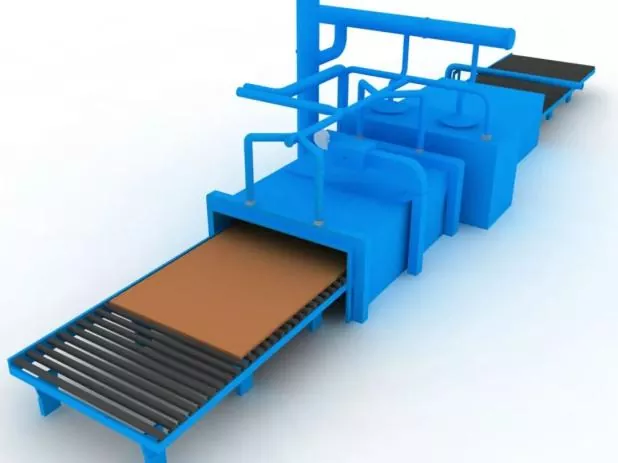

ຂັ້ນ​ຕອນ​ທີ 1 ການ​ປິ່ນ​ປົວ​ພື້ນ​ຜິວ​ແຜ່ນ​ເຫຼັກ

ດໍາເນີນການໂດຍສອດຄ່ອງກັບຄວາມຕ້ອງການຂອງການອອກແບບຫຼືຂະບວນການກ່ອນທີ່ຈະ blanking ແຜ່ນເຫຼັກ.

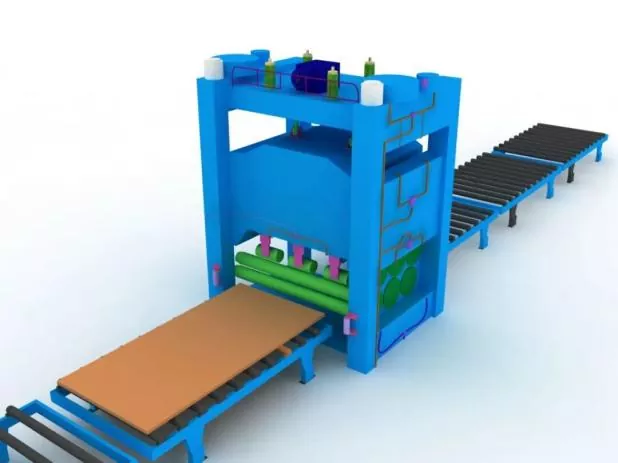

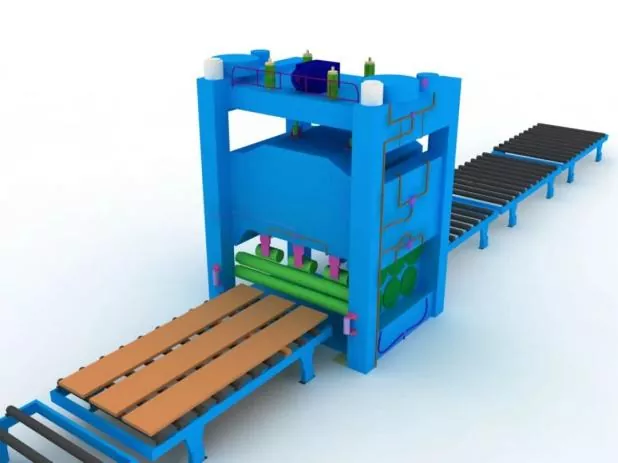

ຂັ້ນ​ຕອນ​ທີ 2 ການ​ຕັ້ງ​ແຜ່ນ​ເຫຼັກ

ການເໜັງຕີງໂດຍລວມຕ້ອງຖືກປະຕິບັດຫຼັງຈາກການເຮັດດ້ວຍແຜ່ນເຫຼັກ ເພື່ອຮັບປະກັນຄວາມຖືກຕ້ອງຂອງການເປົ່າຫວ່າງ ແລະ ບັນເທົາຄວາມກົດດັນທີ່ຕົກຄ້າງພາຍໃນຂອງແຜ່ນເຫຼັກ.

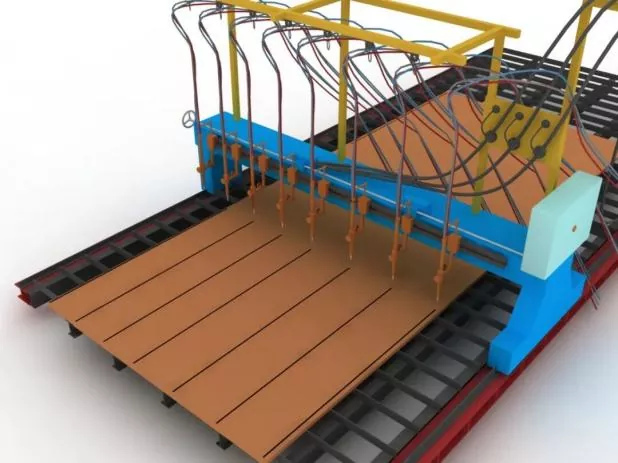

ຂັ້ນ​ຕອນ​ທີ 3 ການ​ຕັດ​ແລະ​ການ​ເປົ່າ​ຫວ່າງ​ຂອງ​ພາກ​ສ່ວນ​

ກ່ອນທີ່ຈະຕັດ, ປັບເຄື່ອງຕັດ, ຢືນຢັນຮູບແບບ nozzle, ແລະກວດເບິ່ງຄວາມຫມັ້ນຄົງຂອງຄວາມກົດດັນອາກາດ.

ໃນ​ລະ​ຫວ່າງ​ການ​ຕັດ​, preheat seam ຕັດ​ຂອງ​ແຜ່ນ​ເຫຼັກ​ໄດ້​ກ່ອນ​, ແລະ​ຢ່າງ​ເຂັ້ມ​ງວດ​ຄວບ​ຄຸມ​ຄວາມ​ໄວ​ຂອງ​ການ​ຕັດ​.

ຂັ້ນ​ຕອນ​ທີ 4 ການ​ເຮັດ​ໃຫ້​ກົງ​ຂັ້ນ​ຮອງ​ຂອງ​ພາກ​ສ່ວນ

ປະຕິບັດຫຼັງຈາກ blanking ແຜ່ນເຫຼັກເພື່ອຮັບປະກັນຄວາມຖືກຕ້ອງຂອງການປະກອບແລະຫຼຸດຜ່ອນຄວາມກົດດັນການຕົກຄ້າງພາຍໃນຂອງແຜ່ນເຫຼັກ.

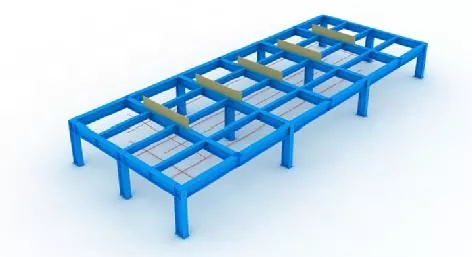

ຂັ້ນຕອນທີ 5 ການຕັ້ງຄ່າ Jigs ແລະເສັ້ນໂຄງຮ່າງ

ກ່ອນທີ່ຈະປະກອບ, ເສັ້ນໂຄງຮ່າງແລະ jigs ຕ້ອງໄດ້ຮັບການກໍານົດທໍາອິດ.

ໃນ​ລະ​ຫວ່າງ​ການ​ຕິດ​ຕັ້ງ jig​, ລະ​ດັບ​ອອກ​ຕາມ​ລວງ​ນອນ​ຂອງ​ການ​ເປີດ​ທາງ​ເທິງ​ຕ້ອງ​ໄດ້​ຮັບ​ການ​ຮັບ​ປະ​ກັນ​, ແລະ​ຄວາມ​ເຂັ້ມ​ແຂງ​ພຽງ​ພໍ​ຈະ​ໄດ້​ຮັບ​ການ​ຮັບ​ປະ​ກັນ​.

ທຸກເສັ້ນ jigs ແລະ layout ສາມາດໄດ້ຮັບການນໍາໃຊ້ພຽງແຕ່ຫຼັງຈາກໄດ້ຮັບການກວດກາແລະອະນຸມັດໂດຍພະນັກງານກໍານົດ.

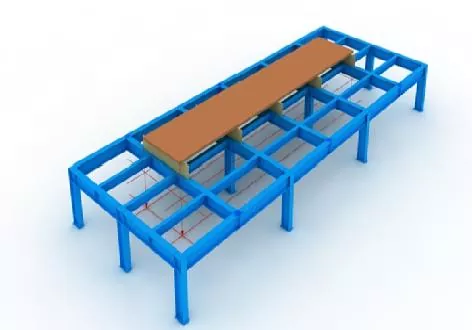

ຂັ້ນຕອນທີ 6 ການຈັດຕຳແໜ່ງແຜງລຸ່ມ

ຕຳແໜ່ງທີ່ຊັດເຈນໂດຍ plumb bob ແລະເສັ້ນການຈັດວາງ.

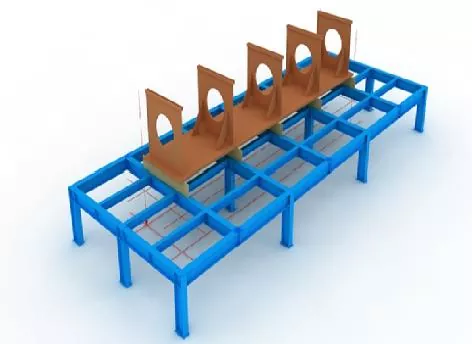

ຂັ້ນ​ຕອນ​ທີ 7 Diaphragm Assembly

ກ່ອນທີ່ຈະປະກອບ diaphragms, ເຄື່ອງຫມາຍການຈັດຕໍາແຫນ່ງໃນກະດານຕ່ໍາ, ແລະເອົາ rust ທີ່ເລື່ອນໄດ້ທັງສອງດ້ານຂອງສາຍດ້ວຍລໍ້ grinding.

ຫຼັງຈາກ diaphragms ໄດ້ຖືກສ້າງຂື້ນ, ແກ້ໄຂພວກມັນໂດຍການເຊື່ອມ tack.

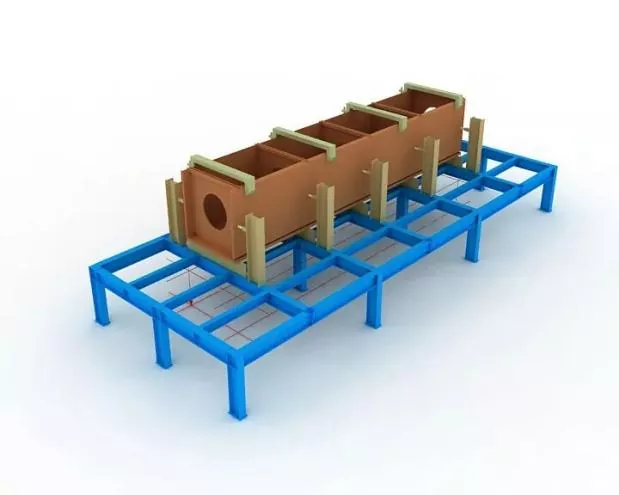

ຂັ້ນຕອນ 8 Web Assembly

ຫຼັງຈາກເວັບໄດ້ຖືກປະກອບແລະມີຄຸນສົມບັດ, jack ມັນແຫນ້ນກັບ diaphragm ດ້ວຍ jack, ຫຼັງຈາກນັ້ນແກ້ໄຂມັນໂດຍການເຊື່ອມ tack.

ຂັ້ນ​ຕອນ​ທີ 9 ການ​ປະ​ຊຸມ​ຄະ​ນະ​ເທິງ​

ສໍາເລັດການຈັດຕໍາແຫນ່ງທີ່ຊັດເຈນຂອງກະດານເທິງດ້ວຍ plumb bob, ຫຼັງຈາກນັ້ນແກ້ໄຂໂດຍການເຊື່ອມໂລຫະ tack.

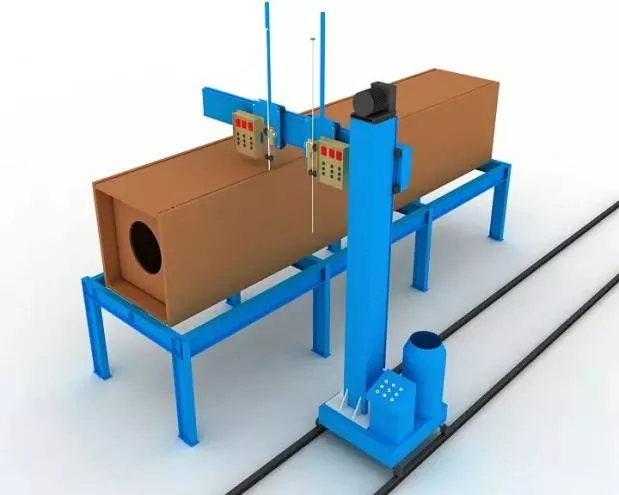

ຂັ້ນ​ຕອນ​ທີ 10 Diaphragm Electroslag Welding

ການເຊື່ອມໂລຫະ electroslag ດ້ານດຽວແມ່ນໄດ້ຮັບຮອງເອົາສໍາລັບ diaphragms.

ເສອແຂນທອງແດງສໍາລັບການເລີ່ມຕົ້ນ arc ແລະ extinguishing ຈະໄດ້ຮັບການຕິດຕັ້ງຢູ່ໃນເປີດເທິງແລະຕ່ໍາຂອງຮູເຊື່ອມ electroslag ໃນລະຫວ່າງການເຊື່ອມ.

ການເຊື່ອມໂລຫະກະແສໄຟຟ້າແລະແຮງດັນຈະຖືກຄວບຄຸມຢ່າງເຂັ້ມງວດຕະຫຼອດຂະບວນການເຊື່ອມໂລຫະ, ແລະການສັງເກດການປ່ຽນສີຂອງພື້ນທີ່ເຊື່ອມ electroslag ໃນເວັບ.

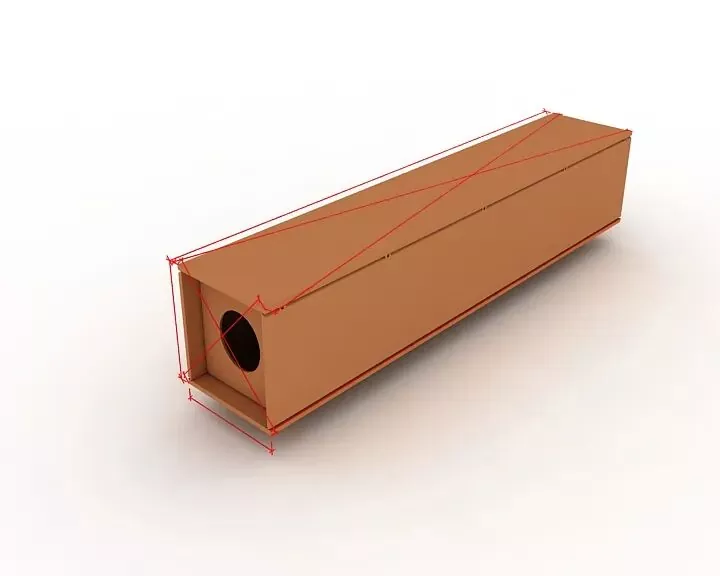

ຂັ້ນຕອນທີ 11 ການກວດສອບໂດຍລວມ

ໃນລະຫວ່າງການກວດກາ, ສຸມໃສ່ການກວດສອບວ່າຄວາມຍາວຂອງອົງປະກອບ, ຂະຫນາດເສັ້ນຂວາງແລະຂະຫນາດຂອງສ່ວນທ້າຍແມ່ນຕອບສະຫນອງການອອກແບບແລະຂໍ້ກໍາຫນົດ, ແລະແກ້ໄຂທຸກພາກສ່ວນທີ່ບໍ່ທົນທານ.

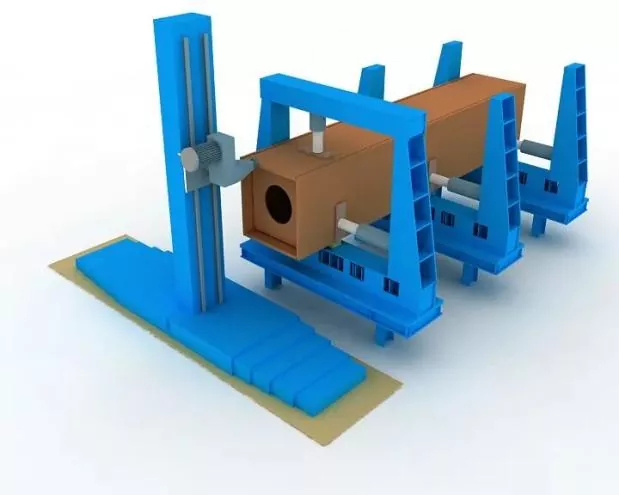

ຂັ້ນ​ຕອນ​ທີ 12 ການ​ຕັດ​ສິ້ນ

Mill the end face ຫຼັງຈາກປະກອບແລະການເຊື່ອມ.

ຮັບປະກັນລະດັບຂອງສະມາຊິກແລະຄວາມຂະຫນານລະຫວ່າງຫນ້າທ້າຍແລະເຄື່ອງຕັດ milling.

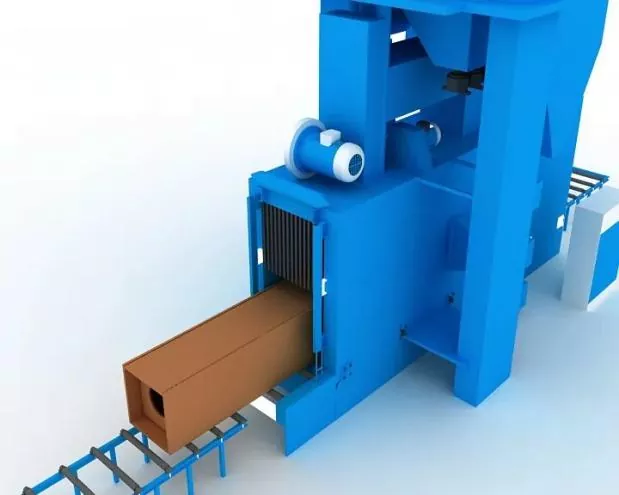

ຂັ້ນ​ຕອນ​ທີ 13 ການ​ຖິ້ມ​ຊາຍ​ແລະ​ການ​ກໍາ​ຈັດ​ເປັນ​ສະ​ນິດ

ສໍາເລັດການກໍາຈັດ rust ດ້ວຍການລະເບີດດິນຊາຍຕາມຄວາມຕ້ອງການຫຼັງຈາກການເຊື່ອມໂລຫະ, ຫຼັງຈາກນັ້ນໂອນໄປສູ່ການກໍ່ສ້າງເຄືອບ.

ຄວາມຖືກຕ້ອງຂອງສະພາແຫ່ງ

ໃນ​ລະ​ຫວ່າງ​ການ​ປະ​ກອບ​:

● ການຍັບຍັ້ງທີ່ເໝາະສົມຈະຖືກຮັບຮອງເອົາເພື່ອຄວບຄຸມການເຊື່ອມໂລຫະ.

● ການອະນຸຍາດການຫົດຕົວຂອງການເຊື່ອມແລະການປ່ຽນຮູບການປີ້ນທີ່ສົມເຫດສົມຜົນຈະຕ້ອງຖືກສະຫງວນໄວ້ເພື່ອຄວບຄຸມຂະຫນາດອົງປະກອບແລະຮັບປະກັນຮູບຮ່າງທີ່ຖືກຕ້ອງ.

ການບິດເບືອນທີ່ອະນຸຍາດໃຫ້ສໍາລັບການ fabrication ແລະການປະກອບຂອງການເຊື່ອມຕໍ່ welded, ເຊັ່ນດຽວກັນກັບຄວາມທົນທານຂອງມິຕິລະດັບຂອງອົງປະກອບໂຄງສ້າງ, ຈະຕ້ອງປະຕິບັດຕາມຂໍ້ກໍານົດຂອງລະຫັດສໍາລັບການຍອມຮັບຄຸນນະພາບການກໍ່ສ້າງຂອງໂຄງສ້າງເຫຼັກ (GB 50205).

ການເຊື່ອມຕໍາແຫນ່ງສະພາແຫ່ງ

ມັນຈະຖືກປະຕິບັດໂດຍການເຊື່ອມໂລຫະອາຍແກັສສາຍແຂງເຄິ່ງອັດຕະໂນມັດ (GMAW).

ຊ່າງເຊື່ອມ

Welders ມີສ່ວນຮ່ວມໃນການເຊື່ອມ tack ປະກອບຕ້ອງຖືໃບຢັ້ງຢືນຄຸນວຸດທິທີ່ສອດຄ້ອງກັນທີ່ລະບຸໄວ້ໃນຂໍ້ກໍານົດດ້ານວິຊາການສໍາລັບການເຊື່ອມໂລຫະໂຄງສ້າງເຫຼັກ (JGJ81).

ຕໍາ​ແຫນ່ງ​ຂອງ tack welds​

ຕໍາແໜ່ງການເຊື່ອມໂລຫະທໍ່: ການເຊື່ອມໂລຫະຕິດຕ້ອງຫຼີກລ່ຽງການເລີ່ມຕົ້ນ ແລະ ສິ້ນສຸດຂອງການເຊື່ອມໂລຫະທີ່ເປັນທາງການ, ແລະ ບໍ່ຄວນວາງຢູ່ມຸມ, ຂອບ, ປາຍ ແລະ ບໍລິເວນທີ່ສຳຄັນອື່ນໆ ທີ່ມີຄວາມສ່ຽງຕໍ່ການເກີດຄວາມແຂງແຮງຂອງໂຄງສ້າງ ແລະ ຄວາມບົກຜ່ອງດ້ານການເຮັດວຽກ.

ສໍາລັບ T-joints, ການເຊື່ອມ tack: ຕ້ອງດໍາເນີນການສົມມາຕຣິກເບື້ອງທັງສອງດ້ານ; ໃນຂະນະດຽວກັນ, ການເຊື່ອມໂລຫະພາຍໃນຮ່ອງຈະຕ້ອງຖືກຫຼີກລ່ຽງໃຫ້ຫຼາຍເທົ່າທີ່ເປັນໄປໄດ້.

ສຳລັບການເຊື່ອມຮ່ອງເຈາະເຕັມຮູບແບບ: ການເຊື່ອມຕິດຕ້ອງຖືກເຮັດຢູ່ໃນຮ່ອງສຳລັບຖູຫຼັງ, ເຊັ່ນ: ການຖູຫຼັງ.

ຕໍາແຫນ່ງປະກອບແລະການເຊື່ອມໂລຫະຂອງແຜ່ນຮອງການເຊື່ອມເຊັ່ນດຽວກັນກັບແຜ່ນແລ່ນເທິງແລະແລ່ນອອກຕ້ອງປະຕິບັດຕາມມາດຕະຖານທີ່ກ່ຽວຂ້ອງ

ວັດສະດຸເຊື່ອມ

ອຸປະກອນການເຊື່ອມໂລຫະທີ່ໃຊ້ສໍາລັບການປະກອບແລະການເຊື່ອມ tack ຈະຕ້ອງສອດຄ່ອງກັບການເຊື່ອມໂລຫະຢ່າງເປັນທາງການ, i.e., ອຸປະກອນການເຊື່ອມໂລຫະດຽວກັນກັບການເຊື່ອມຢ່າງເປັນທາງການຈະໄດ້ຮັບການຮັບຮອງເອົາ.

ສໍາລັບການເຊື່ອມໂລຫະປະກອບລະຫວ່າງເຫລໍກທີ່ມີຄວາມເຂັ້ມແຂງສູງແລະເຫລໍກທີ່ມີຄວາມເຂັ້ມແຂງຕ່ໍາ, ວັດສະດຸການເຊື່ອມໂລຫະຕ້ອງໄດ້ຮັບການຄັດເລືອກໂດຍສອດຄ່ອງກັບຊັ້ນເຫຼັກທີ່ມີຄວາມເຂັ້ມແຂງຕ່ໍາ.
