ມາດຕະຖານຂະບວນການກໍ່ສ້າງໂຄງສ້າງເຫຼັກ (ໂຄງເຫຼັກ)

1. ການກວດສອບການຍົກໂຄງເຫຼັກກ້າ (ການຄິດໄລ່ Hoisting)

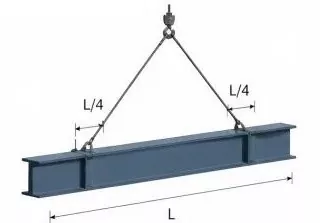

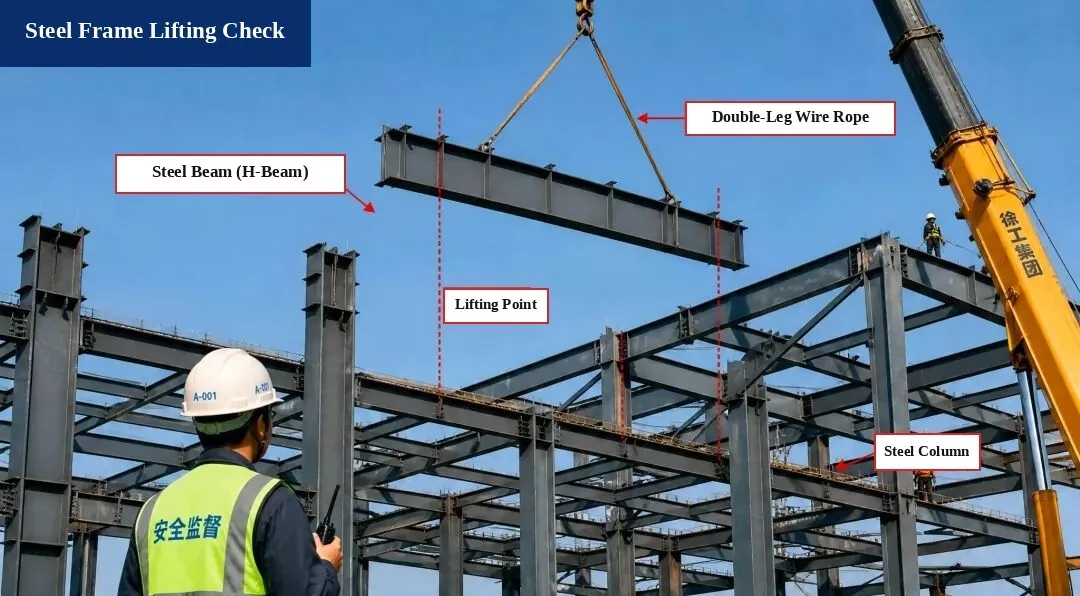

I. ແຜນວາດຍົກ

ສະມາຊິກ:Steel Beam H500×200×10×16, Length L = 12.0 m

ຈຸດຍົກ:ຕັ້ງຢູ່ທີ່ L/4 ຈາກແຕ່ລະປາຍຂອງລໍາ

Sling Angle:α ≈ 60°

II. ການຄິດໄລ່ການໂຫຼດ

1. ນ້ໍາຫນັກຂອງຕົນເອງຂອງ Beam:
G = ρ × V = 78.5 kN/m³ × 0.212 m³/m × 12.0 m = 199.9 kN

2. ປັດໄຈການໂຫຼດແບບໄດນາມິກ:ເອົາ 1.1

3. ນ້ຳໜັກຂອງສາຍເຊືອກ:ຖືກລະເລີຍ (ລະເລີຍ)

4. ການໂຫຼດຍົກທັງໝົດ:
P = G × 1.1 = 219.9 kN

5. Sling Tension (Load Balanced):
T = P / (2 × cos α) = 219.9 / (2 × cos 60°) = 219.9 kN.

III. ການກວດສອບຄວາມປອດໄພ Sling

1. ປະເພດ Sling:φ20 ເຊືອກສາຍເຫຼັກ, breaking load Fb = 360 kN

2. ປັດໄຈຄວາມປອດໄພ (n):
n = Fb / T = 360 / 219.9 = 1.64 > 1.25

ຕອບສະໜອງໄດ້ມາດຕະຖານ!

ກວດສອບບົດສະຫຼຸບ:
ການປະຕິບັດການຍົກແມ່ນປອດໄພແລະຕອບສະຫນອງຂໍ້ກໍານົດຂອງລະຫັດ.

ມາດຕະຖານການອ້າງອີງ

• ລະຫັດການກໍ່ສ້າງໂຄງສ້າງເຫຼັກກ້າ (GB 50755-2012)

• ລະຫັດເຕັກນິກເພື່ອຄວາມປອດໄພຂອງການຍົກ ແລະ ການຍົກໃນການກໍ່ສ້າງ (JGJ 276-2012)

ຫມາຍເຫດຄວາມປອດໄພ:

1. ກວດກາເບດເຫຼັກ, ສາຍເຊືອກ ແລະ ເຄື່ອງມືຍົກກ່ອນຍົກເພື່ອໃຫ້ແນ່ໃຈວ່າພວກມັນປອດໄພ ແລະ ເຊື່ອຖືໄດ້.

2. ແຕ່ງຕັ້ງຜູ້ອຸທິດຕົນເພື່ອຊີ້ນໍາຂະບວນການຍົກ. ບໍ່ມີໃຜອາດຈະຢືນຢູ່ພາຍໃຕ້ beam ຍົກ.

3. ຢຸດວຽກຍົກທັນທີເມື່ອຄວາມໄວລົມຮອດລະດັບ 6 ຫຼືສູງກວ່າ.

2. ການຕິດຕັ້ງແລະການກວດກາໂຄງເຫຼັກ — ການຕິດຕັ້ງ Beam ເຫຼັກກ້າ

ຍົກ beam ເຫຼັກເຂົ້າໄປໃນຕໍາແຫນ່ງທີ່ວາງແຜນໄວ້, ຫຼັງຈາກນັ້ນກວດກາແລະອະນຸມັດຂໍ້ຕໍ່ເຊື່ອມຕໍ່ເພື່ອໃຫ້ແນ່ໃຈວ່າຄຸນນະພາບການຕິດຕັ້ງກົງກັບຄວາມຕ້ອງການຂອງການອອກແບບ.

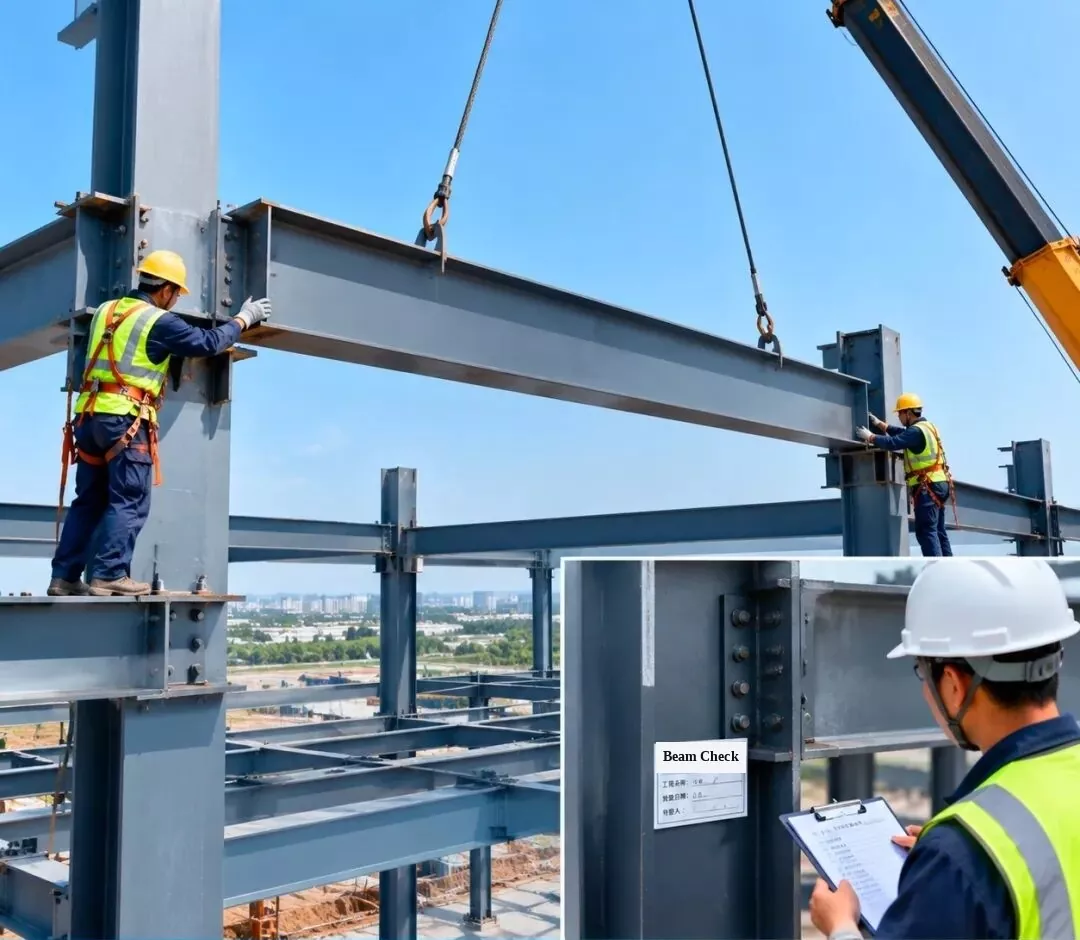

[Inset Tag on Column: Steel Beam Installation Inspection | ຊື່ໂຄງການ: ກອງປະຊຸມ #1 | ວັນທີກວດກາ | ກວດກາ]

3. ການຕິດຕັ້ງແລະການກວດກາໂຄງເຫຼັກ — ການຕິດຕັ້ງ Truss ມຸງເຫຼັກກ້າ

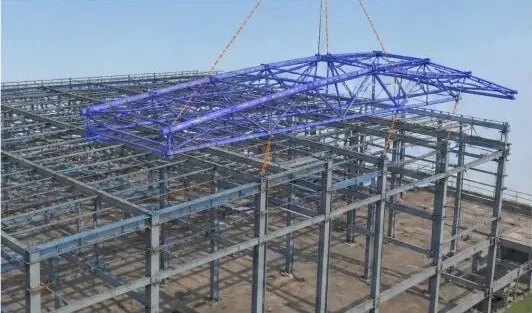

1. ການຈຳລອງ BIM 3D:ຈໍາລອງການຕິດຕັ້ງ truss ມຸງເຫຼັກເພື່ອປັບປຸງແຜນການຍົກແລະຄໍາສັ່ງການຕິດຕັ້ງ.

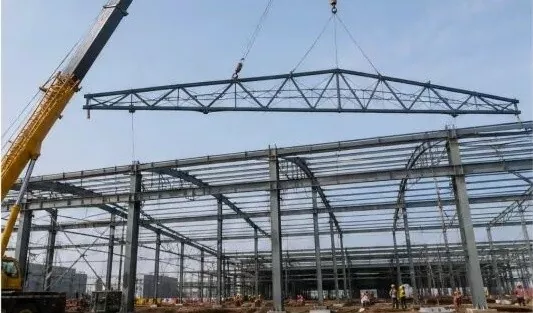

2. ມຸງ Truss Lifting:ໃຊ້ເຄນລົດບັນທຸກເພື່ອຍົກ truss ແລະວາງມັນຊ້າໆເຂົ້າໄປໃນຕໍາແຫນ່ງໃນຂະນະທີ່ຮັກສາຄວາມສົມດູນ.

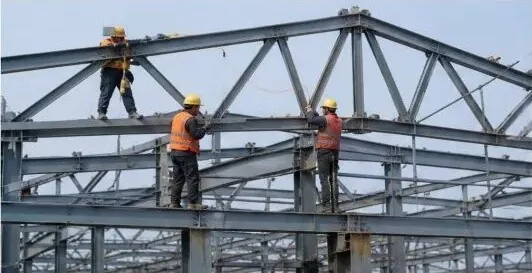

3. ການຈັດຕຳແໜ່ງ ແລະ ການແກ້ໄຂຊົ່ວຄາວ:ຫຼັງຈາກ truss ມຸງແມ່ນຢູ່ໃນສະຖານທີ່, ຮັບປະກັນມັນຊົ່ວຄາວແລະປັບຕໍາແຫນ່ງແລະຄວາມສູງ (ຄວາມສູງ).

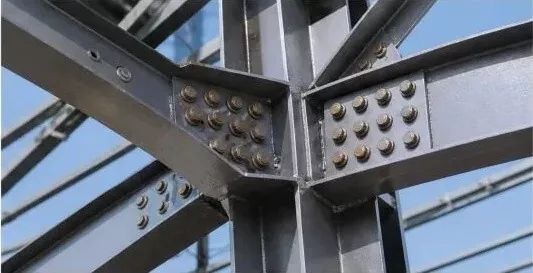

4. ການເຊື່ອມຕໍ່ Bolt ທີ່ມີຄວາມເຂັ້ມແຂງສູງ:Tighten bolts ທີ່ມີຄວາມເຂັ້ມແຂງສູງຕາມກົດລະບຽບການອອກແບບເພື່ອຮັບປະກັນການເຊື່ອມຕໍ່ທີ່ເຂັ້ມແຂງ.

5. ການກວດສອບການຕິດຕັ້ງ:ກວດເບິ່ງຄວາມສູງຂອງ truss, span, bending (deflection), ແລະຕັ້ງແນວຕັ້ງເພື່ອໃຫ້ແນ່ໃຈວ່າພວກເຂົາຕອບສະຫນອງລະຫັດ.

6. ບັນທຶກການກວດກາ:ຫຼັງຈາກທີ່ຜ່ານການກວດກາ, ສໍາເລັດຮູບແບບການບັນທຶກແລະຍ້າຍໄປໃນຂັ້ນຕອນການກໍ່ສ້າງຕໍ່ໄປ.

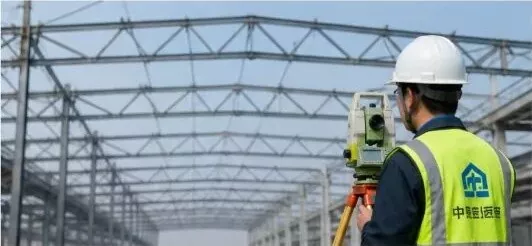

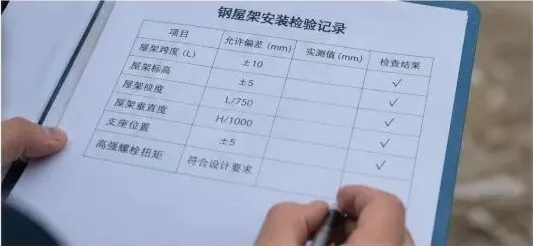

ບັນທຶກການກວດສອບການຕິດຕັ້ງ Truss ມຸງເຫຼັກ

ລາຍການກວດກາ	ອະນຸຍາດຄວາມຜິດພາດ (ມມ)	ຄ່າວັດແທກ (ມມ)	ກວດເບິ່ງຜົນໄດ້ຮັບ
Truss Span (L)	±10	—	√ (ຜ່ານ)
ຄວາມສູງຂອງ Truss (ຄວາມສູງ)	±5	—	√ (ຜ່ານ)
Truss Bending (Deflection)	ລ/750	—	√ (ຜ່ານ)
Truss ຕັ້ງແນວຕັ້ງ	H/1000	—	√ (ຜ່ານ)
ຕໍາແຫນ່ງສະຫນັບສະຫນູນ	±5	—	√ (ຜ່ານ)
ແຮງບິດແຮງບິດ Bolt ສູງ	ຕອບສະຫນອງຄວາມຕ້ອງການອອກແບບ	—	√ (ຜ່ານ)

ຈຸດຄວບຄຸມຫຼັກ:

ກວດສອບທຸກພາກສ່ວນເຫຼັກທີ່ມາຢູ່ໃນເວັບໄຊເພື່ອກວດສອບປະເພດ, ຂະຫນາດ, ແລະຄຸນນະພາບການເຊື່ອມ;
ໃຊ້ແຜນການຍົກທີ່ປອດໄພແລະປະຕິບັດໄດ້ເພື່ອຮັບປະກັນຄວາມປອດໄພຂອງການຍົກ;
ປັບແລະແກ້ໄຂ truss ທັນທີຫຼັງຈາກທີ່ມັນຖືກຈັດໃສ່ໃນຕໍາແຫນ່ງ;
Tighten bolts ມີຄວາມເຂັ້ມແຂງສູງທັງຫມົດຢ່າງຖືກຕ້ອງແລະທົດສອບ torque ຂອງເຂົາເຈົ້າຕາມລະຫັດ;
ດໍາເນີນການກວດກາຢ່າງເຕັມທີ່ເພື່ອໃຫ້ແນ່ໃຈວ່າໂຄງສ້າງທີ່ຕິດຕັ້ງຕອບສະຫນອງຄວາມຕ້ອງການອອກແບບແລະລະຫັດທັງຫມົດ.

4. ການຕິດຕັ້ງແລະການກວດກາໂຄງເຫຼັກກ້າ — ການຕິດຕັ້ງ Beam ເຫຼັກກ້າ

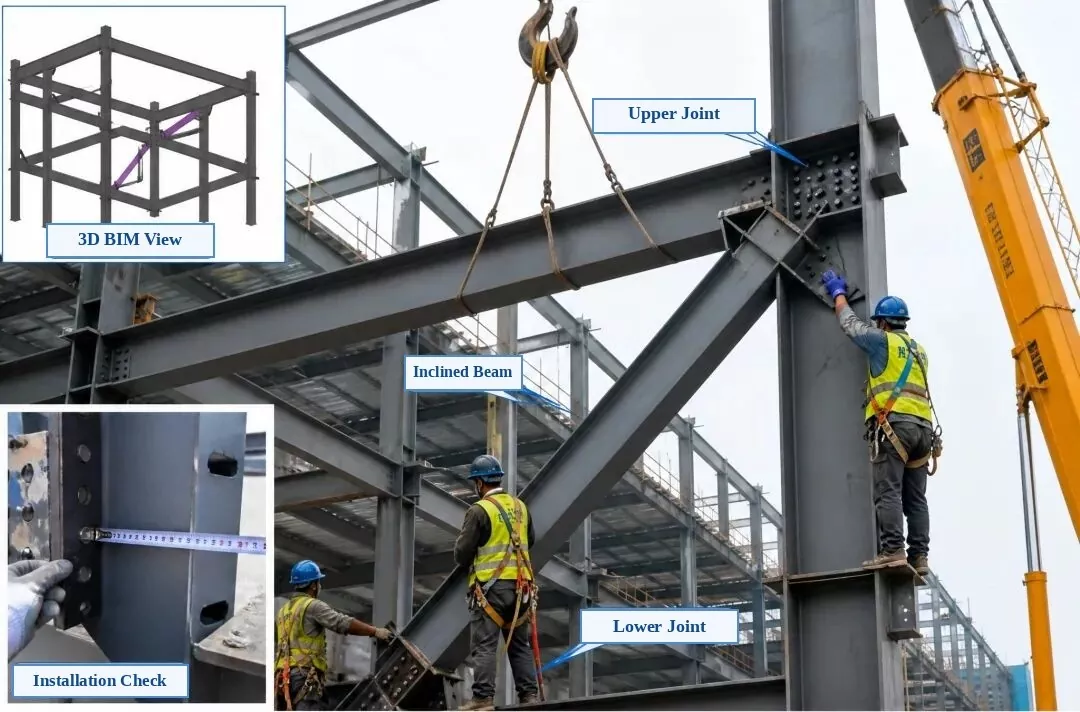

ສະກັດປ້າຍກຳກັບຮູບ:Inset ເທິງ-ຊ້າຍ: 3D BIM View | Bottom-Left Inset: ການກວດສອບການຕິດຕັ້ງ | ຮູບພາບຕົ້ນຕໍ: ການເຊື່ອມຕໍ່ຂ້າງເທິງ, Inclined Steel Beam (Diagonal Brace), ການເຊື່ອມຕໍ່ຕ່ໍາ

ການຕິດຕັ້ງແລະການກວດກາໂຄງເຫຼັກ — ການຕິດຕັ້ງ Beam ເຫຼັກກ້າ

1. ກວດສອບການຕິດຕັ້ງກ່ອນ:ກວດເບິ່ງຈໍານວນສ່ວນ, ຂະຫນາດ, ຕໍາແຫນ່ງຂຸມ bolt, ແລະທິດທາງແຜ່ນເຊື່ອມຕໍ່. ໃຫ້ແນ່ໃຈວ່າຫນ້າຕິດຕໍ່ແມ່ນຮາບພຽງ, ສະອາດ, ແລະບໍ່ມີ burrs ຫຼືນ້ໍາມັນ.

2. ການຍົກ ແລະ ການວາງຕຳແໜ່ງ:ໃຊ້ຈຸດຍົກສອງຈຸດເພື່ອຍົກ beam inclined ຊ້າເຂົ້າໄປໃນສະຖານທີ່. ແກ້ໄຂຊົ່ວຄາວແລະໃຫ້ແນ່ໃຈວ່າຂໍ້ຕໍ່ດ້ານເທິງແລະຕ່ໍາແມ່ນສອດຄ່ອງຢ່າງຖືກຕ້ອງກັບຖັນເຫຼັກແລະ beam.

3. ການຈັດຮຽງ ແລະ ການປັບຕົວ:ປັບຕໍາແຫນ່ງເສັ້ນສູນກາງ, ຄວາມສູງ, ແລະການວາງແນວຕັ້ງຂອງ beam inclined ເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການຂອງການອອກແບບ. ສໍາເລັດການເຊື່ອມຕໍ່ຖາວອນຫຼັງຈາກການສອດຄ່ອງ.

4. ວິທີການເຊື່ອມຕໍ່:ເຊື່ອມຕໍ່ກັບ bolts ຄວາມເຂັ້ມແຂງສູງ. ຮັດພວກມັນໃຫ້ສະເໝີກັນຈາກສູນກາງອອກໄປຂ້າງນອກ ທັງສອງດ້ານຕາມຄວາມຕ້ອງການຂອງການອອກແບບ, ແລະເຮັດເຄື່ອງຫມາຍໃສ່ແຕ່ລະລອນ ຫຼັງຈາກທີ່ແຫນ້ນສຸດທ້າຍຜ່ານການກວດສອບ.

5. ການກວດສອບການຕິດຕັ້ງ:ກວດເບິ່ງຕໍາແຫນ່ງເສັ້ນສູນກາງ, ຄວາມສູງ, ການຈັດລຽງຕາມແນວຕັ້ງ, ຄວາມໃກ້ຊິດຂອງແຜ່ນ, ແລະຄຸນນະພາບການແຫນ້ນຂອງ bolt. ທຸກສິ່ງທຸກຢ່າງຕ້ອງປະຕິບັດຕາມລະຫັດສໍາລັບການຍອມຮັບຄຸນນະພາບການກໍ່ສ້າງຂອງໂຄງສ້າງເຫຼັກກ້າ (GB 50205).

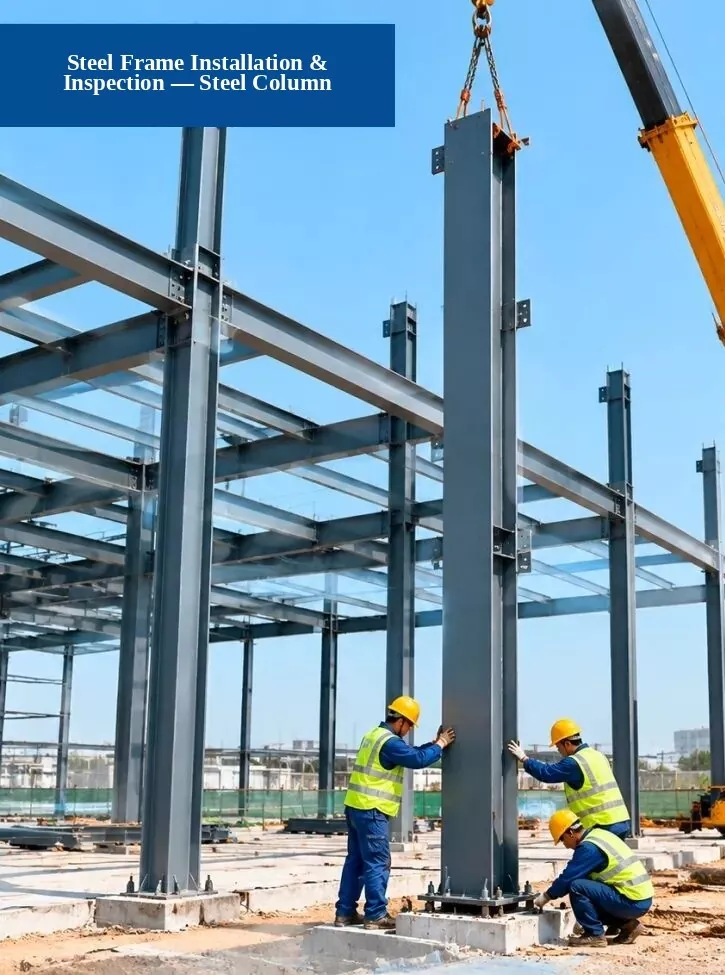

5. ການຕິດຕັ້ງແລະການກວດກາໂຄງເຫຼັກ — ການຕິດຕັ້ງຖັນເຫຼັກກ້າ

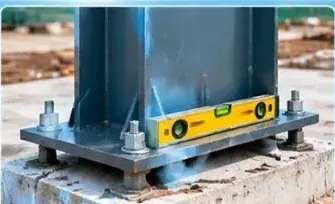

1. ການກວດສອບພື້ນຖານ:ກວດເບິ່ງວ່າຕໍາແໜ່ງຂອງສະມໍ, ຄວາມສູງຂອງພື້ນຖານ, ແລະຂະຫນາດພື້ນຖານແມ່ນຕອບສະຫນອງຄວາມຕ້ອງການອອກແບບ.

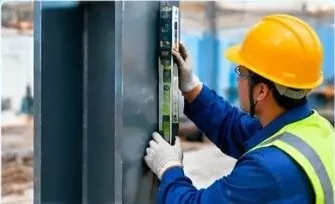

2. ກວດສອບການຈັດຮຽງແນວຕັ້ງ:ໃຊ້ສະຖານີທັງໝົດ, ທໍ່ເລເຊີ ຫຼືລະດັບເສັ້ນກົງເພື່ອກວດເບິ່ງວ່າຖັນເຫຼັກຕັ້ງຊື່ (ແນວຕັ້ງ) ແນວໃດ.

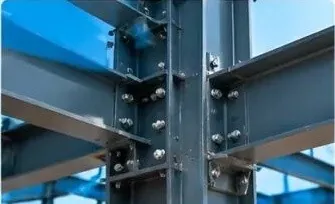

3. ການກວດສອບຄຸນນະພາບການເຊື່ອມຕໍ່:ກວດເບິ່ງວ່າ bolts, ການເຊື່ອມໂລຫະ, ແລະແຜ່ນເຊື່ອມຕໍ່ທີ່ມີຄວາມເຂັ້ມແຂງສູງແມ່ນຕອບສະຫນອງຄວາມຕ້ອງການມາດຕະຖານ.

ຂະບວນການກໍ່ສ້າງ:1. ວຽກງານກະກຽມ → 2. ຍົກ & ວາງຖັນເຫຼັກ → 3. ຕິດຕັ້ງ & ຄວາມປອດໄພ → 4. ການກວດກາ & ການຍອມຮັບ

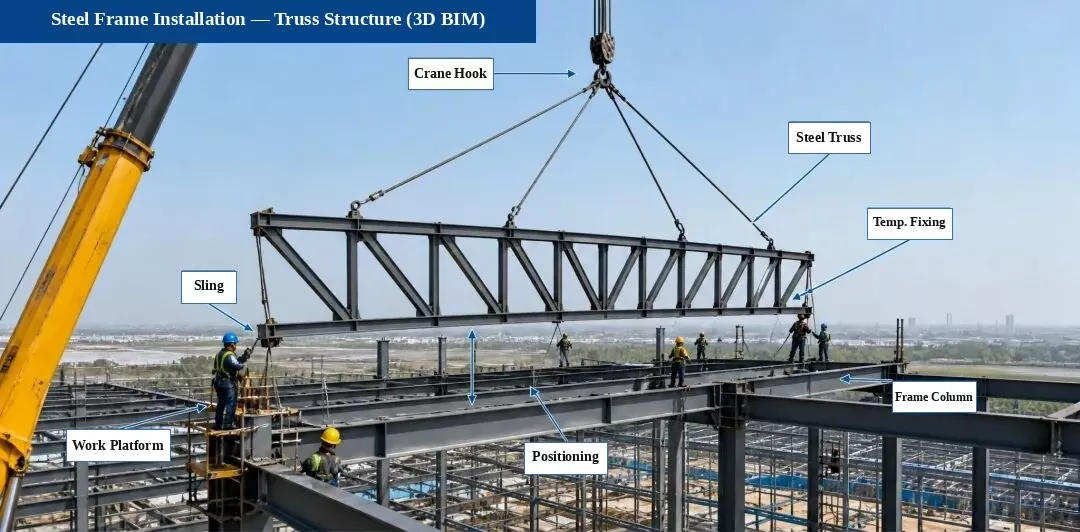

6. ການຕິດຕັ້ງກອບເຫຼັກ — ການຕິດຕັ້ງໂຄງສ້າງ Truss (3D BIM Diagram)

ຂັ້ນຕອນການຕິດຕັ້ງ:ການສໍາຫຼວດ & ເຄື່ອງຫມາຍ → ສະຫນັບສະຫນູນການກວດສອບ → ຍົກ & ສະຖານທີ່ → ການສ້ອມແຊມຊົ່ວຄາວ → ການຈັດຕໍາແຫນ່ງແລະການປັບຕົວ → ການເຊື່ອມຕໍ່ Bolt ທີ່ມີຄວາມເຂັ້ມແຂງສູງ → ການເຊື່ອມໂລຫະ (ຖ້າຕ້ອງການ)

ຈຸດຕິດຕັ້ງຫຼັກ:

ກ່ອນທີ່ຈະຍົກ, ໃຫ້ກວດເບິ່ງສອງຈຸດສູນກາງສະຫນັບສະຫນູນ, ຄວາມສູງ, ແລະຕໍາແຫນ່ງສ່ວນທີ່ຝັງໄວ້;
ຕິດເຊືອກຄູ່ມືລົມ (taglines) ໃນລະຫວ່າງການຍົກເພື່ອຮັກສາ truss ຫມັ້ນຄົງ;
ປັບແລະຮັບປະກັນຊົ່ວຄາວ truss ທັນທີຫຼັງຈາກບັນຈຸເຂົ້າຮຽນເພື່ອປ້ອງກັນການບິດຫຼືບິດເບືອນ;
ການເຊື່ອມຕໍ່ bolt ທີ່ມີຄວາມເຂັ້ມແຂງສູງຕ້ອງປະຕິບັດຕາມກົດລະບຽບການອອກແບບແລະລະຫັດແລະຖືກ tightened ກັບ torque ທີ່ກໍານົດໄວ້;
ຄຸນນະພາບການເຊື່ອມຕ້ອງປະຕິບັດຕາມກົດລະບຽບໃນລະຫັດສໍາລັບການຍອມຮັບຄຸນນະພາບການກໍ່ສ້າງຂອງໂຄງສ້າງເຫຼັກກ້າ (GB 50205).

ຈຸດກວດກາຫຼັກ (ຮູບພາບຂອງສະຖານທີ່):

1. ສະຫນັບສະຫນູນ & ການກວດສອບຮ່ວມກັນ

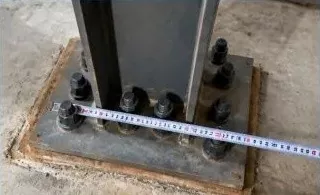

ກວດເບິ່ງຕໍາແຫນ່ງແລະຄວາມສູງຂອງ bolts ສະຫນັບສະຫນູນ, ແຜ່ນ shim, ແລະພາກສ່ວນຝັງເພື່ອໃຫ້ແນ່ໃຈວ່າພວກເຂົາຕອບສະຫນອງຄວາມຕ້ອງການອອກແບບ.

2. ກວດສອບການຈັດລຽງ Truss

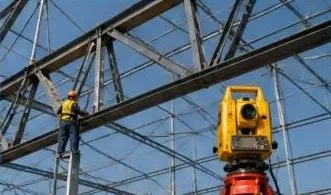

ໃຊ້ສະຖານີທັງຫມົດເພື່ອວັດແທກເສັ້ນສູນກາງ, ຄວາມສູງ, ແລະໂຄ້ງຂອງ truss, ແລະເຮັດການປັບຄວາມສອດຄ່ອງ.

3. ການກວດສອບ Bolt ທີ່ມີຄວາມເຂັ້ມແຂງສູງ

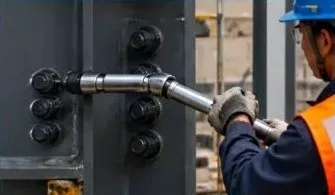

ກວດເບິ່ງຈໍານວນ, ຂະຫນາດ, ແລະແຮງບິດຂອງ bolts ທີ່ມີຄວາມເຂັ້ມແຂງສູງ, ແລະທົດສອບໃຫມ່ຕາມຂໍ້ກໍານົດຂອງລະຫັດ.

ໝາຍເຫດ:ໂຄງສ້າງ truss ໃນໂຄງການນີ້ແມ່ນໄດ້ຖືກປະກອບລ່ວງຫນ້າຢູ່ໃນໂຮງງານແລະຍົກອອກເປັນພາກສ່ວນຢູ່ໃນສະຖານທີ່ເພື່ອຮັບປະກັນການຕິດຕັ້ງທີ່ຖືກຕ້ອງ, ຄຸນນະພາບ, ແລະຄວາມປອດໄພ.

7. Steel Frame & Profiled Metal Sheet ການຕິດຕັ້ງ ແລະ ກວດກາ

ການຕິດຕັ້ງກອບເຫຼັກແລະການກວດສອບ

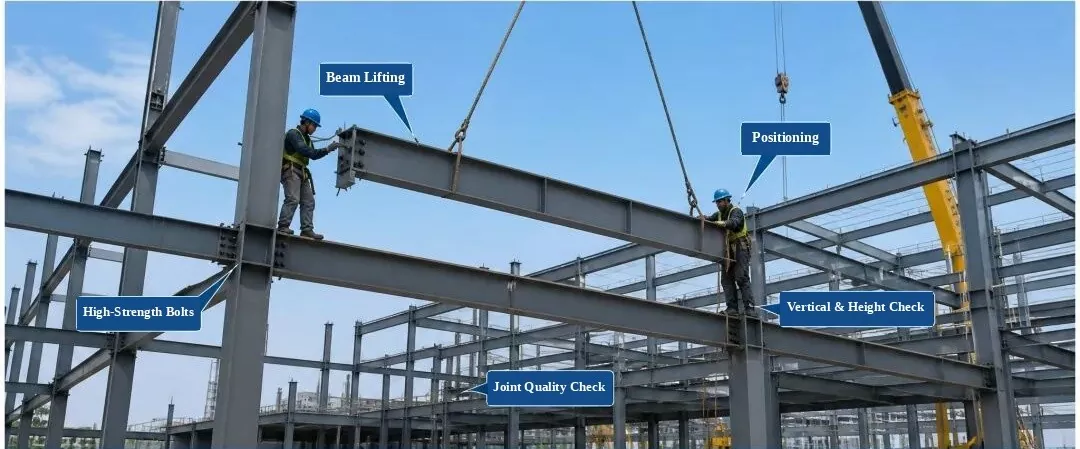

(ປ້າຍກຳກັບ: Beam Lifting, Positioning, High-strength Bolts, Vertical & Height Checking, Joint Quality Check)

1. ການກວດສອບພາກສ່ວນຂາເຂົ້າ:ກວດເບິ່ງຄຸນນະພາບວັດສະດຸ, ຂະຫນາດ, ສະພາບຫນ້າດິນ, ແລະຄວາມຊື່. ຕິດຕັ້ງພຽງແຕ່ຫຼັງຈາກຜ່ານການກວດກາ.

2. ການຄວບຄຸມຂະບວນການ:ຄວບຄຸມການຈັດວາງສ່ວນ, ຄວາມສູງ, ການວາງແນວຕັ້ງ, ແລະການຮັດສາຍປະຕູໃນລະຫວ່າງການຕິດຕັ້ງ.

3. ລາຍການກວດກາ:ຕໍາແຫນ່ງເສັ້ນສູນກາງ, ຄວາມສູງ, ການວາງແນວຕັ້ງ, ຄວາມຮາບພຽງຂອງຫນ້າດິນ, ແລະຄຸນນະພາບການເຊື່ອມຕໍ່ bolt.

4. ມາດຕະຖານຄຸນນະພາບ:ຕ້ອງປະຕິບັດຕາມລະຫັດສໍາລັບການຍອມຮັບຄຸນນະພາບການກໍ່ສ້າງຂອງໂຄງສ້າງເຫຼັກກ້າ (GB 50205-2020).

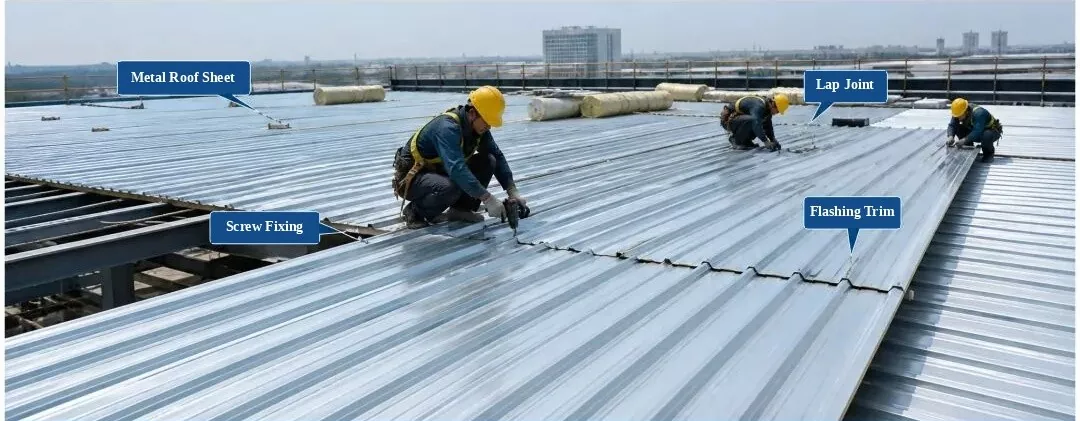

ການຕິດຕັ້ງແລະກວດກາແຜ່ນມຸງໂລຫະ Profiled

(ປ້າຍກຳກັບ: ແຜ່ນມຸງດ້ວຍໂລຫະ, ແຜ່ນຕິດຝາ, ການສ້ອມແຊມສະກູດ້ວຍຕົນເອງ, ການຕິດກະພິບ)

1. ການກວດສອບວັດສະດຸ:ກວດເບິ່ງໂປຣໄຟລ໌ແຜງ, ຄວາມຫນາ, ການເຄືອບ, ແລະສີ. ໃຊ້ພຽງແຕ່ຫຼັງຈາກຜ່ານການກວດກາ.

2. ກົດລະບຽບການຕິດຕັ້ງ:ທັບຊ້ອນກັນຢ່າງຖືກຕ້ອງ ແລະແກ້ໄຂໃຫ້ແໜ້ນ. ຮັກສາໄລຍະຫ່າງຂອງສະກູຢູ່ໃນຂອບເຂດມາດຕະຖານ, ໂດຍບໍ່ມີການຂາດຫາຍໄປຫຼືສະກູໃສ່ຜິດ.

3. ລາຍການກວດກາ:ຄວາມຮາບພຽງຂອງຫລັງຄາ, ຄວາມກວ້າງຂອງການທັບຊ້ອນກັນ, ໄລຍະຫ່າງຂອງຈຸດຍຶດຕິດ, ແລະລາຍລະອຽດການກັນນໍ້າ.

4. ມາດຕະຖານຄຸນນະພາບ:ຕ້ອງປະຕິບັດຕາມລະຫັດດ້ານວິຊາການສໍາລັບວິສະວະກໍາມຸງໂລຫະ (GB 50345-2012).

8. ການຕິດຕັ້ງແລະການກວດກາໂຄງເຫຼັກ — ຂັ້ນໄດເຫຼັກກ້າແລະການຕິດຕັ້ງ Handrail

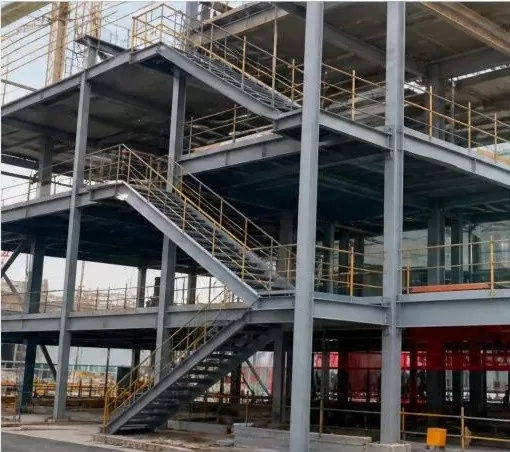

1. ສຳເລັດຮູບຂັ້ນໄດເຫຼັກ ແລະ ຮາງຮາວ (ຮູບໃນເວັບໄຊ)

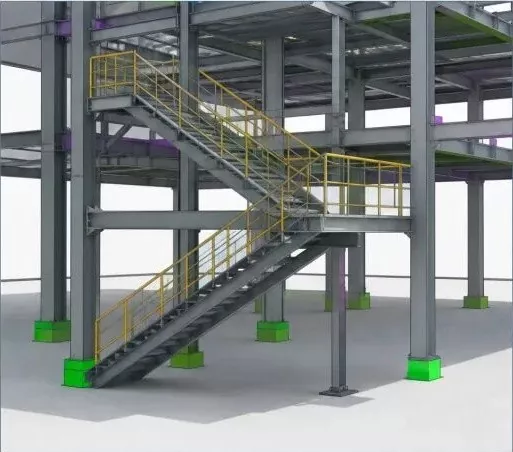

2. ແບບ 3D BIM (ຂັ້ນໄດເຫຼັກ ແລະ Handrails)

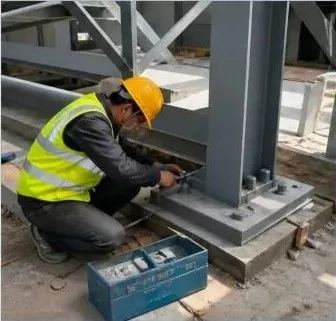

3. ການຕິດຕັ້ງຂັ້ນໄດເຫຼັກ (ວຽກໃນເວັບໄຊ)

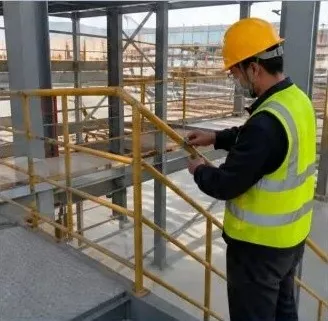

4. ການຕິດຕັ້ງ Handrail (ບ່ອນເຮັດວຽກ)

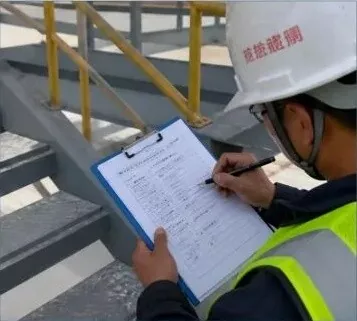

5. ການກວດກາຄຸນນະພາບການຕິດຕັ້ງ (ກວດສອບສະຖານທີ່)

ຄໍາແນະນໍາ:

ກ່ອນທີ່ຈະຕິດຕັ້ງ stairs ແລະ handrails ເຫຼັກ, ກວດເບິ່ງສອງຄັ້ງຂະຫນາດອົງປະກອບ, ຄວາມສູງ, ແລະເສັ້ນສູນກາງຂອງການຈັດວາງ;
ເມື່ອນໍາໃຊ້ການເຊື່ອມຕໍ່ bolted, ກວດເບິ່ງຂະຫນາດ bolt, ປະລິມານ, ແລະ torque ເພື່ອຮັບປະກັນການເຊື່ອມຕໍ່ທີ່ເຂັ້ມແຂງ;
handrails ຕິດຕັ້ງຕ້ອງມີຄວາມຫນັກແຫນ້ນແລະຊື່, ມີເສັ້ນເຊື່ອມຢ່າງເຕັມທີ່ແລະກ້ຽງທີ່ຕອບສະຫນອງການອອກແບບແລະລະຫັດ;
ດໍາເນີນການກວດກາຄຸນນະພາບຫຼັງຈາກການຕິດຕັ້ງແລະຕື່ມຂໍ້ມູນໃສ່ບັນທຶກການກວດສອບເພື່ອຮັບປະກັນຄຸນນະພາບຂອງໂຄງການ.

ໂຄງສ້າງເຫຼັກesຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນຕະຫຼາດການກໍ່ສ້າງໃນມື້ນີ້ເພື່ອສ້າງກອບອາຄານ, ແລະພວກມັນຈະກາຍເປັນທາງເລືອກຕົ້ນຕໍສໍາລັບໂຄງສ້າງພື້ນຖານຂອງອາຄານໃນອະນາຄົດ. ໂຄງສ້າງເຫຼັກມີຫຼາຍປະເພດຍ່ອຍ, ປະເພດໂຄງສ້າງ, ແລະປະເພດອົງປະກອບ. ໂດຍອີງໃສ່ລະບົບໂຄງສ້າງ, ພວກມັນແບ່ງອອກເປັນສີ່ປະເພດຕົ້ນຕໍ: ກອບປະຕູ, ຕາຂ່າຍໄຟຟ້າ, ທໍ່, ແລະໂຄງສ້າງກອບ.
